دخل / خرج الموائم Adapter Input / Output

دخل / خرج الموائم Adapter Input / Output :

تمر إشارة الصوت التناظرية التي تدخل إلي موائم الصوت بمرحلة تكبير أولاً وذلك بمرورها علي مكبر ِAmplifier ليتم الوصول بمستوي ال Digitization إلي قدر ملائم ، يقوم مكبر الموائم بتكبير إشارة دخل الميكروفون لقدر أكبر مما يفعله مع إشارة ال Line in ، ولذلك أن كان لديك مصدر إشارة ضعيف نسبياً ، فإنه يمكنك توصيله بجاك ال Microphone In بدلاً من جاك ال Line In ، بعد ذلك يمرر المكبر Amplifier الإشارة الخارجة منه إلي محول تناظري / رقمي Analog-To-Digital Converter الذي يطلق عليه ADC ، يقوم ال DSP بتشغيل محول الADC ثم تخزين ناتج المحول وهو البيانات الرقمية في الذاكرة ، ويتم هذا بأن يقوم ال DSP بتمرير البيانات الرقمية الخارجة من محول ال ADC ليحول الإشارة التناظرية إلي بيانات رقمية ، يقوم بعد ذلك ال DSP بتخزين البيانات الرقمية في ذاكرة النظام ، ويتم ذلك بأن يقوم ال DSP بتمرير البيانات الرقمية إلي النظام الرئيسي عن طريق وصلة الناقل Bus Connector لتتم عملية التخزين بالذاكرة ، وفي حالات أخري يتم نقل هذه البيانات إلي أحد التطبيقات بدلاً من الذاكرة (انظر شكل(11-8)).

عند تشغيل ملف Wave Form Sound بأحد التطبيقات فإن الإشارات الناتجة تصل إلي DSP من خلال ناقل النظام System Bus ، ثم يمررهم ال DSP بعد ذلك إلي مازج Mixer انظر شكل (11-9) ، يقوم المازج بمزج الإشارات الآتية من المصادر المختلفة ثم تسليم ناتج المزج إلي مكبر آخر مسئول عن تسليم الإشارة الناتجة إلي السماعات Speakers أو سماعات الأذن Headphones ، أو أي نظام صوت خارجي ، تستخدم الموائمات التي تعمل في نظام الاستريو قناتين للتكبير ، هذا المكبر في الواقع لا تكفي قدرته لتشغيل السماعات ذات القدرة العالية ، في معظم الحالات تجد أن الموائم مزود بعجله صغيرة بغطاء مجري الموائم ، تمكنك هذه العجلة من التحكم في قوة الإشارات التي ينتجها هذا المكبر ، ولكنك رغم ذلك لازلت في حاجة إلي السماعات ذات المكبرات المبنية فيها ، عندما تقوم باستخدام أحد التطبيقات لتشغيل Play ملف MIDI (بدون توصيل جهاز MIDI خارجي) ، فإن ال DSP يستقبل الإشارات من خلال ناقل النظام بنفس الطريقة في حالة لو كان الملف Wave Form ، ومع ذلك ، فإن ال DSP لا يرسل معلومات ال MIDI مباشرة إلي المازج Mixer لأن ملفات ال MIDI تحتوي علي أوامر برمجة وليس صوت رقمي ، فبدلاً من ذلك فإن ال DSP يرسل معلومات ال MIDI إلي مؤلف النغمات Synthesizer ، الذي يقوم بدوره بتوليد الصوت الرقمي عن طريق الأوامر ، (انظر شكل (11-10)) ، قم يقوم مؤلف النغمات بتمرير إشارات الصوت الرقمي إلي المازج ، الذي يعالج هذه الإشارات بنفس الطريقة في حالة لو كانت الملفات Wave Form Sound.

هناك مصدر آخر للإشارات الصوتية يتعامل معه المازج ، هو الاتصال المباشر الذي بين مشغل ال CD-ROM وموائم الصوت ، فعندما تقوم بتشغيل Play اسطوان CD موسيقيه علي مشغل CD-ROM بالكمبيوتر ، فإن الإشارة الآتية من المشغل تدخل مباشرة إلي المازج انظر شكل (11-11) ، ثم يقوم المازج بتسليم خرجه إلي المكبر ومنه إلي السماعات ، في هذه الحالة لا يكون لل DSP دور ، لأن المسألة لا تحتاج إلي معالجة للإشارات.

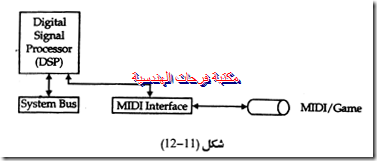

يعد رابط ال MIDI/Game ، هو الوصلة الخارجية External Connector الوحيدة التي تدعم كلاً الدخل والخرج ، تتصل هذه الوصلة بال DSP مباشرة ، الذي يتحكم في وجهة إرسال الإشارات ، تذهب إشارات عصا التوجيه Joystick إلي المشغل المختص الذي يعمل بالنظام ، بينما تذهب إشارات ال MIDI إلي تطبيق MIDI الذي في حالة تشغيل علي الكمبيوتر ، يمكن أن تذهب إشارات ال MIDI القادمة من أحد تطبيقات ال MIDsI إلي الموائم من خلال ناقل النظام أو تذهب إلي مؤلف النغمات المبني علي لوحة الموائم أو تذهب إلي منفذ ال MIDI/Game Port ، فيتوقف هذا علي ما يقوم به تطبيق ال MIDI ، ويتضح ذلك في شكل (11-12).
