وصلات لوحات المفاتيح Keyboard Connectors

وصلات لوحات المفاتيح Keyboard Connectors :

يمكن أن تتصل لوحات المفاتيح باللوحة الأم للكمبيوتر عن طريق أحد ثلاث أنواع من الوصلات المختلفة ، تم استخدام اثنين منهم لسنوات عديدة وهما وصلة ال 5-Pin DIN ووصلة ال 6-pin Min-DIN ، أما النوع الثالث من الوصلات فهو الوصلة USB وتعتبر نسبياً إبداعاً جديداً.

وصلة ال 5-pin DIN Connector : تعتبر هذه الوصلة هي أقدم وصلات لوحة المفاتيح من النادر جداً أن تجد هذه الوصلة في جهاز كمبيوتر جديد اليوم ، كانت هذه الوصلة موجودة بلوحات المفاتيح وأجهزة الكمبيوتر القديمة خصوصاً مع لوحات الأم Motherboard التي تستخدم ال Baby-AT Form Factor.

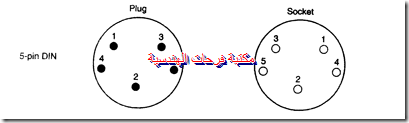

يبين شكل (10-10) هذه الوصلة ، وهي ذات قطر 0.5 بوصة وبها خمسة أطراف 5 pins موزعه علي شكل نصف دائرة ، والجدول التالي يبين تعريف أطراف هذه الوصلة.



تحتوي لوحة المفاتيح علي الوصلة الذكر Male Connector وهي موجودة بنهاية كابل لوحة المفاتيح ، بينما الوصلة النتاية Female Connector تكون موجودة علي اللوحة الأم بالكمبيوتر ، وفي أغلب الأحوال ستجد علي فيشة كابل لوحة المفاتيح سهم يشير لقمة سطح اللوحة الأم.

وصلة ال 6-pin Mini- DIN Connector : تسمي هذه الوصلة وصلة ال PS/2 وهي تحتوي علي ستة أطراف 6 Pins وقطرها 5/16 بوصة وحجمها يزيد قليلاً عن نصف حجم الوصلة 5 Pin DIN ، يبين شكل (10-11) مقارنة بين الحجمين للوصلتين.

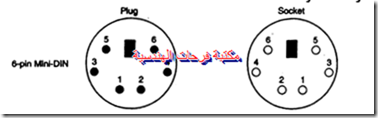

تم تصميم وصلة ال Mini- DIN لتستخدم 6 pins موزعين في شكل دائري كما هو مبين في شكل (10-12) يتوسط مجموعة الأطراف هذه مفتاح من البلاستيك مستطيل الشكل الغرض منه التأكيد علي صحة دخول ال Plug في ال Socket ، يبين الجدول التالي تعريف أطراف هذه الوصلة.

في معظم الحالات فإن الطرفين الغير مستخدمين قد تم إزالتهما من وصلة لوحة المفاتيح كما هو مبين بشكل (10-13) ، تجد هذه الوصلة في جميع لوحات المفاتيح وأجهزة الكمبيوتر التي تستخدم معاملات الشكل LPX أو ATX أو NLX بمعظم النظم الحالية ، أيضاً تستخدم هذه الوصلة مع معظم الماوسات وأجهزة التأشير الأخري ، نموذجياً يمتلك كل جهاز كمبيوتر منفذين Mini- DIN متماثلين في الغالب يكونا جنباً إلي جنب ، وبرغم ذلك فكل منفذ يوصل به جهاز مختلف عن الآخر ، لأن كل منهما له حزمته البيانية الخاصة به ، لذلك يجب عليك أن توصل لوحة المفاتيح بال Socket الصحيحة الخاصة بها وبالمثل الماوس حتي لا يحدث ما نسميه بالتضارب Conflict.

وصلة ال USB : USB هي اختصار Uinversal Serial Bus أي ناقل التوالي العام ، تعد هذه الوصلة ناقل طرفي متعدد الوظائف ، وتنو شهرته بشكل سريع ، وكما أن لوحات المفاتيح من الوحدات الطرفية التي يمكنها استخدامه.

معظم أجهزة الكمبيوتر الشخصي التي يتم إنتاجها اليوم تمتلك منافذ ال USB ولكن أيضاً بها الوصلات القياسية للوحة المفاتيح ، ولاستخدام وصلة ال USB للوحة المفاتيح يجب أن يكون ال System BIOS مدعماً Support لهذه الوصلة ، فبدون تدعيم ال BIOS فإن لوحة المفاتيح في هذه الحالة لن تستطيع أن تعمل إلا بعد تشغيل الويندوز ، أي أنها لا يمكن أن تعمل مع ال DOS ولا حتي أثناء تثبيت Install الويندوز بالكامل الجديد.
