الرسم البياني

الرسم البياني

- هو تمثيل للبيانات التي تشتمل عليها صفحة البيانات الالكترونية برسوم وأشكال بيانيه تصل إلي 14 نوع منها علي سبيل المثال التمثيل البياني بالأعمدة والأشكال الدائرية والمساحة ... وغيرها

- يسهل الرسم البياني استخلاص النتائج وتحليلها بنظره واحدة بدلا من تحليل الجداول وأعمدة البيانات داخل المستند يتولي " أكسل " تلقائيا ربط الرسم البياني بالبيانات التي يمثلها داخل المستند بحيث يتعدل الرسم تلقائيا كلما تعدلت البيانات في المستند

- بإمكانك إنشاء مستند مستقل لتضع به الرسم البياني أو إنشاء الرسم البياني داخل المستند نفسه بحيث تظهر البيانات والرسم البياني داخل نفس المستند إنشاء الرسم البياني داخل مستند مستقل

خطوات إنشاء الرسم البياني :

1. أفتح مستند جديد

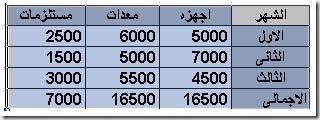

2. يتم إدخال البيانات داخل العمود

ICDLPage_110_Image_0003

3. تحديد مكان الرسم البياني وذلك بتعليم المنطقة المحددة للرسم البياني كما يلي

ICDLPage_110_Image_0004

4- من شريط الأدوات القياسية أنقر علي معالج التخطيطات

ICDLPage_110_Image_0005

تظهر نافذة بعنوان معالج التخطيطات

ICDL_111_03

تتم عن طريق أربع خطوات ( نلاحظ في عنوان النافذة يكتب الخطوات 1 – 4 )

1. الخطوة الأولي يتم اختيار نوع التخطيط وليكن تخطيط عمودي ثم النقر علي مفتاح التالي



ICDL_111_07

ICDL_112_03

2. يتم اختيار المسلسلة في أعمدة ( كما نلاحظ العنوان تغير رقم الخطوة 2 – 4 ) ثم النقر علي مفتاح التالي :

ICDL_113_03

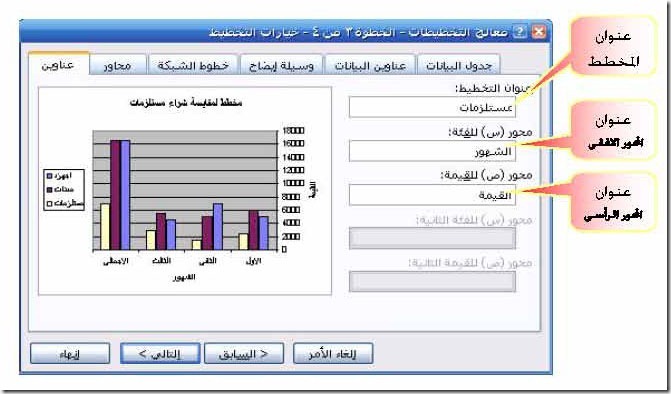

3. تظهر نافذة : يتم تنسيق المخطط وكتابة وعنوان محور السينات وعنوان محور الضادات ( كما نلاحظ العنوان تغير رقم الخطوة 2-4 ) ثم النقر علي مفتاح التالي

ICDLPage_113_Image_0004

4. الخطوة الأخيرة ( كما نلاحظ العنوان تغير رقم الخطوة 4-4 ) ثم النقر علي مفتاح إنهاء .

ICDLPage_114_Image_0003

نموذج يمكن التعامل مع النموذج باستخدام المخطط الدائري

إحصاء النتيجة لعدد 100 طالب

نسبة النجاح 75 نسبة الدور الثاني

20 نسبة الراسبين 5

النجاح

دور ثان

راسب

75

20

5

ICDLPage_114_Image_0004
