عناصر اللوحة الأم ذات معالج البنتيوم - Motherboard component for Pentium Processor

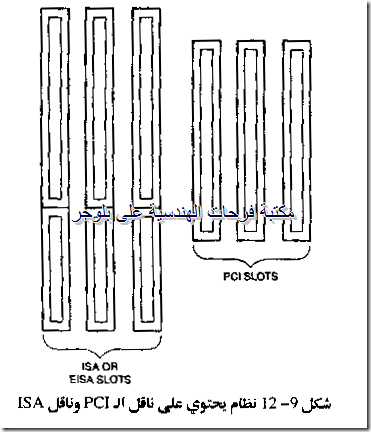

بينما يبين شكل 9-10 مخطط  لمكونات هذه اللوحةونرى من شكل 9-110 أن اللوحة تحتوي على أربعة مجارى توسيع من النوع  ISA ذات 16بت وأربعة  مجاري توسيع من النوع PCI ذات 64بايت.  والاسم  PCI هو اصطلاح Peripheal Componannt Interconnect  ، ويوضع ناقل الـ PCI بين المعالج والناقل العادي ولكن  من خلال جسر بين المعالج وناقل الـ PCI. يوضح شكل 9-11 كييف يعمل ناقل الـPCI

بني على اللوحة حاكمين للاسطوانات الصلبة من النوع ide ، ويظهر في صورة اللوحة الأم وجود مجرتان لوصلات الـ (IDE2, IDE1) IDE ، وعن طريق وصلتي الـ IDE يمكن توصيل أربعة اسطوانات لكل IDE ، وتعمل حاكمات هاتين الـ IDE من خلال ناقل الـ PCI ، وتقوم حاكمات الـ IDE بتشغيل CD-ROM وشرائط التخزين الاحتياطي Backup tape علاوة على الاسطوانات الصلبة. يوجد أيضاً وصلة مشغل اسطوانات مرنة (FDC)ووصلة توازي (LPT) ووصلات توالي (COM)وكل هذا من خلال دوائر مبينة على اللوحة الأم (Built-in).

تستخدم هذه اللوحة موديلات SIMM ذات 72 طرف ، موزعة على بنكين. يخص كل بنك مجرتان لموديلات الـ SIMM بحيث SIMM1,SIMM2 توضع في مجاري BANKI و SIMM3,SIMM4 في مجاري BANK0 كل بنك له عرض بيانات 64بايت. ويمكن اختيار حجم الـ dram للنظام بإتباع الجدول الآتي:-

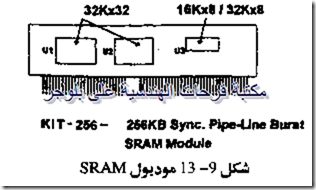

يوجد على اللوحة رقاقتين 256 كيلو بايت ذاكرة SRAM مخبئة تعمل بأسلوب الانفجار الأنبوبي المتزامن (Synchronous Pipeline Burst SRAM). كذلك توجد مجري لتوصيل موديول SRAM إضافية ، ويطلق على المجرى COAST وهي اختصار (Cache On A Stick) يبين شكل 9-13 موديول الـ SRAM

ويستخدم هذا الموديول لزيادة حجم الـ Cache من 256 كيلو بايت إلى 512 كيلو بايت ولكن يجب إزالة الرقاقة U24 أولاً وهي رقاقة العلامة (Tag Cacge). في هذه الحالة تستخدم كل من رقاقات Cache وموديول Cache نفس علامة (Tage Cache) الموجودة بالموديول. ويمكن اختيار حجم SRAM تبعاً للجدول الآتي:-

ميزة Plug – and-Play

بدأت تظهر هذه الميزة في نظم الكمبيوتر ابتداءً من عام 1994 أو أوائل عام 1995. وتعني ميزة Plug-And-Play أنا لكمبيوتر يشعر بوجود أي كارتة تحكم ( موائمة ) في ناقل الـ I/O ثم يتم عمل اللازم من ناحية ضبط التوافق بين هذه الكروت والنظام لمنع ما يطلق عليه الـ DMA أو ضبط الـ IRQ ( طلبات المقاطعة) وقد بنيت هذه الميزة في بعض النظم التي تحتوي على ناقل الـ EISA أو ناقل الـ MAC من قبل ، وبالطبع فإن نظم البنتيوم تتمتع بهذه الميزة ، وبناء هذه الميزة في النظام يحتاج إلى ثلاث عناصر:

1- مكونات مادية Hardware

2- نظام BIOS

3- نظام التشغيل OPERATING SYSTEM

حيث لا بد أن يكون كل من نظام الكمبيوتر وكروت التحكم متوافقين مع هذه الميزة بمعنى أنهم قد تم تصميمهم ليعلمو في ظل هذه الميزة وهي ميزة التوصيف الأوتوماتيكي لأجهزة الـ I/O . معنى هذا أن كروت التحكم بمواصفات الضبط التي يجب أن تضبط نفسها عندها لتفادي أي cONFLIC ويجب أن تكون ميزPlug-And-Play معرفة في نظام التشغيل سواء DOS أو Windows لأن من مهام نظاما لتشغيل هو اكتشاف أي Conflict يكون موجود بين أي كارتة I/O والنظام.
