برنامج الـ Setup في عناصر اللوحة الأم للنظام 486 The Motherboard Component

اختيار موديولات الـRAM:

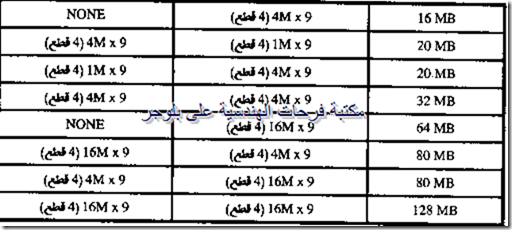

على يمين اللوحة الأم مجاري موديولات الـ RAM من النوع SIMM. ويمكن اختيار حجم الـ RAM مع استخدام موديولات: 256 M x 9, 1M x 9, 16 M x 9 وكل موديول يحتوى على أربع رقاقات، ولكن يجب إتباع الجدول الآتي:

PC hardware course in arabic-20131213045254-00008_07ولاختيار SRAM المخخبئةة اتباع الجدول الاتي:PC hardware course in arabic-20131213045319-00009_03تظببط بعض الججنابر حسب نوع الـ CPU ويجب اتباع الجدول الاتي لذلك:PC hardware course in arabic-20131213045319-00009_05ولا بد من ضبط بعض الاجنابر حسب سرعة الـCPU ويجب اتباع الجدول الاتيت لذلكPC hardware course in arabic-20131213045319-00009_06PC hardware course in arabic-20131213045319-00009_07

برنامج الـ Setup

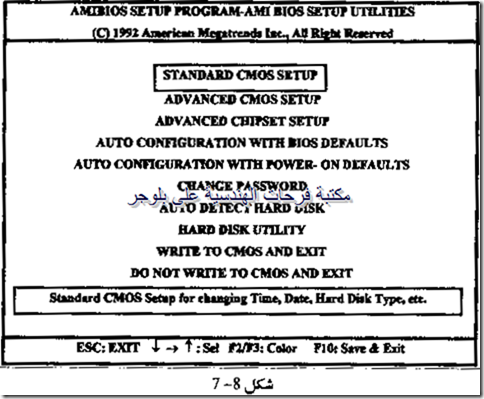

عند تشغيل الكمبيوتر في أول مرة يجب تحديد مواصفات نظام الكمبيوتر في برنامج SETUP الذي يعمل من خلال AMI BIOS System. وللدخول في برنامج SETUP، أضغط على مفتاح DEL فتظهر أمامك قائمة الاختيارات الموضحة فيما يلي:

PC hardware course in arabic-20131213045348-00010_03

باختيار STANDARD CMOS SETUP والضغط على مفتاح ENTER ستظهر الشاشة التالية والتي من خلالها يمكن ضبط الوقت والتاريخ وتحديد مواصفات الأسطوانة الصلبة وعدد الاسطوانات الصلبة الملحقة بالكمبيوتر وكذلك مواصفات مشغلات الاسطوانات المرنة الملحقة بالكمبيوتر كذلك نوع حاكم شاشة العرض أن كان VGA أو PGA أو EGA ولتعديل أي معلومات موجودة في الـ ٍSETUP إلى المعلومة الفعلية الموجودة حالياً بالجهاز تستخدم المفاتيح PU و PD لذلك. وللانتقال من موضع على الشاشة إلى آخر داخل الـ SETUP تستخدم مفاتيح الأسهم. والشكل الآتي هو صورة لشاشة الـ SETUP التي نقوم بضبط أو تصحيح معلومات مواصفات الكمبيوتر عن طريقها:PC hardware course in arabic-20131213045413-00011_03
