تطبيقات أساسية

تطبيقات أساسية

مفتاح بسيط

تعطي هنا دارة بسيطة تبين كيفية استخدام الترياك لتمرير أو قطع تيار عن حمل في دارة . عندما يكون المفتاح الميكانيكي مفصولا لا يطبق علي بوابة الترياك أي جهد ولا يمر بها تيار ولا يحصل قدح للترياك فيبقي مقطوعا ولا يمر التيار عبر الحمل . عند وصل المفتاح الميكانيكي يمر تيار صغير عبر RG ويقدح الترياك إلي حالة النقل (conduction) , وذلك بفرض أن جهد القدح وتياره يحققان متطلبات القدح اللازمة للترياك , فيمر تيار عبر الحمل . عند فتح المفتاح الميكانيكي ثانية ينتقل الترياك إلي حالة قطع ويمنع التيار من المرور عبر الحمل .

semiconductor66

الشكل : دراة مفتاح بسيط

دارة تحكم بالاستطاعة

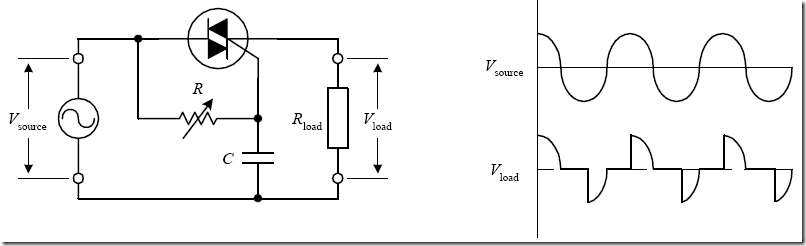

يستخدم في ها الشكل ترياك ومقاومة متغيرة مع مكثف لتكوين دارة يتم فيها تمرير تيار الحمل خلال فترات من أنصاف الدور الموجب والسالب (أي لا يمر التيار عبر الحمل خلال كامل نصف الدور الموجب وكذلك الأمر بالنسبة لنصف الدور السالب ) . المقاومة المتغيرة R هي التي تتحكم بلحظة انتقال الترياك إلي حالة on لأن المكثف يشحن عبر هذه المقاومة وعندما يصبح جهد المكثف مساويا لجهد القدح يطلق الترياك إلي حالة (on) ويمرر تيارا عبر الحمل وفي الشكل يعطي شكل جهد الحمل ومنه تلاحظ أنه يتم قص أجزاء من جهد الدخل في نصفي الدور الموجب والسالب وكلما زادت قيمة المقاومة يتأخر بالصفحة عن جهد الدخل المطبق بين MT2 و MT1 , فمثلا إذا كان جهد المكثف كافيا للقدح ولكن الجهد بين طرفي MT1 و MT2 يمر بالصفر عندها لن يحدث قدح وسوف يتأخر القدح حتي يتجاوز الجهد قيمة الصفر .

كلما زاد القص في موجة الدخل تنخفض القدرة المقدمة إلي الحمل وطبعا إذا ما قورنت هذه الدارة التي تتحكم بالقدرة المقدمة إلي الحمل مع دارة تحوي حملا علي التسلسل مع مقاومة متغيرة بسيطة تلاحظ أن دارتك هنا لا تضيع أي استطاعة .

semiconductor22

الشكل : دارة متحكم بالاستطاعة وأشكال جهود الدخل والحمل .

دارة متحكم بالإضاءة AC

تستخدم هذه الدارة (الشكل ) في العديد من مفاتيح وصل الإنارة في المنازل فالدياك (diac) – الذي سنتعرف عليه في الفقرة التالية – يستخدم لضمان القدح الدقيق للترياك . يعمل الدياك علي توصيل تيار بين طرفيه عند تجاوز الجهد المطبق عليه لجهد انهياره . وحالما يصل الجهد علي طرفي الدياك إلي قيمة جهد الانهيار فإنه يمرر نبضة تيار إلي الترياك . في لحظة ما يكون الدياك في حالة قطع وعندما يصل جهد المكثف الذي يشحن عبر المقاومات (R1) و (R2) إلي قيمة تساوي جهد انهيار الدياك فإن الدياك يمرر تيارا إلي بوابة الترياك فيقدح الترياك إلي حالة نقل ويمر تيار عبر المصباح وعندما يفرغ المكثف إلي جهد أقل من جهد قدح الدياك فإن الدياك يعود إلي حالة (off) ويقطع الترياك ويعود المصباح إلي حالة (off) وتتكرر الدورة ويظهر لك أن المصباح في حالة (on) لكن إضاءته تنخفض وذلك لأن حالات (on) و (off) في المصباح تحدث بشكل سريع جدا , ويتم التحكم بإضاءة المصباح بواسطة المقاومة R2 .

semiconductor33

الشكل : دارة تحكم بإضاءة مصباح ac .

متحكم بمحرك تيار متناوب

هذه الدارة تشبه من حيث الشكل دارة التحكم بإضاءة المصباح ولكن أضيف إليها فرع مكون من R2 و C2 لكبت الحالة العابرة . يتم التحكم بسرعة دوران محرك التيار المتناوب بواسطة المقاومة المتغيرة (R1) .

semiconductor11

الشكل : دارة تحكم بمحرك تيار متناوب .
