المفاتيح السيلكونية المتحكم بها SCS

المفاتيح السيلكونية المتحكم بها SCS

المفتاح السيلكوني المتحكم به هو عنصر مشابه للمقوم السيلكوني SCR ولكنه مصمم بحيث ينتقل إلي حالة (off) عند تطبيق نبضة جهد أو تيار موجبة علي طرف إضافي فيه يسمي بوابة المصعد (anode gate) . يمكن أن ينتقل العنصر إلي حالة التمرير بتطبيق نبضة جهد سالب علي نفس الطرف المسمي بوابة المصعد وفيما عدا ذلك فإن عمل وسلوك المفتاح السيلكوني في التطبيقات يشبه تماما عمل المقوم السيلكوني SCR ÷أنظر الفقرة الأخيرة لمزيد من التفاصيل) . يبين الشكل رمز الـــ SCS ومن الجدير بالذكر هنا أن تسميات أرجل هذا العنصر قد لا تظهر كمصعد (anode) ومهبط (cathode) و (gate) بوابة المصعد وقاعدة (base) بدلا من البوابة .

semiconductor_Page_60_Image_0001

الشكل رمز المفتاح السيلكوني SCS

تستخدم المفاتيح السيلكونية (SCSs) في العدادات . ودارات قيادة المصابيح lamp drivers , وفي دارات وصل وفصل القدرة , وفي الدارات المنطقية , وكذلك في أية دارة تحتاج مفتاحا ينتقل إلي حالات (on) و (off) بنبضات مختلفة .

كيف يعمل المفتاح السيلكوني

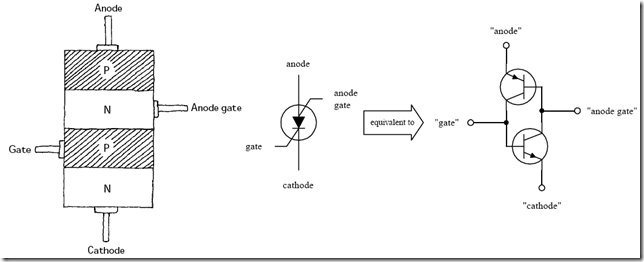

يبين الشكل بنية مفتاح سيلكوني SCS ودارته الترانزستورية المكافئة , وكما تلاحظ فإن الدارة الترانزستورية المكافئة تبدو مشابهة كثيرا للدارة الترانزستورية المكافئة للثايرستور وقد أضيف إليها طرف لبوابة المصعد . عند تطبيق نبضة قدح موجبة علي البوابة ينتقل الترانزستور (npn) إلي حالة (on) وينتقل بذلك الترانزستور (pnp) إلي حالة (on) . ويبقي المفتاح SCS في حالة (on) حتي لو تم فصل جهد القدح عن البوابة . بعكس قطبيات المصعد والمهبط أو بتطبيق جهد سالب علي بوابة المصعد يمكن أن ينتقل المفتاح SCS إلي حالة قطع لأن تطبيق جهد سالب علي بوابة المصعد قد يؤدي إلي انخفاض تيار استقطاب الدعم الذاتي (self sustaining biasing current) .

semiconductor_Page_67_

الشكل : بنية مفتاح SCS والدارة الترانزستورية المكافئة له

مواصفات المفتاح SCS

عند شراء SCS تأكد من اختيار عنصر له جهد انهيار , وتيار , ومعدل تبديد قدرة مناسبة . في جدول مواصفات المفتاح السيلكوني نجد الأمور التالية IH , IC , IE , BVCE , BVEB : ( تيار المسك) وPD (استطاعة التبديد ) , وفي هذه الرموز تم اعتماد التسميات البديلة لأقطاب المفتاح فالحرف (C) يدل علي المصعد والحرف (E) علي المهبط والحرف (B) علي البوابة .
