مكونات لوحة نظام الحاسب IBM PC-XT

تتكون لوحة نظام الحاسب IBM PC-XT من ثلاث ناقلات هي كما يلي:

1- ناقلة المعالج Processor Bus: وهي تربط كل من المعالج الدقيق 8088 MPU والمعالج المساعد (Math Processor) 8087 وحاكم المقاطعة 8259A (Interrupt Controller) وحاكم الناقلة (Bus Controller) 8288 بعضهم ببعض. ويتم إمرار هذه الناقلة بوحدات وسيطة (Buffers) كما هو مبين بشكل 5-1

2- ناقلة النظام System Bus: وهي الناقلة الرئيسية التي يتم توصيل (Plug) جميع اللوحات الحاكمة controller boards بها وتتكون هذه الناقلة من كل من ناقلة العناوين address bus أي الإشارات من A0 إلى A19 وناقلة البيانات data bus أي الإشارات من D0 إلى D1 وناقلة التحكم control bus أي الإشارات CLK, OSC, MEMW, MEMR, LOW, IOR وإشارة تمكين العنوان AEN كما هو مبين.

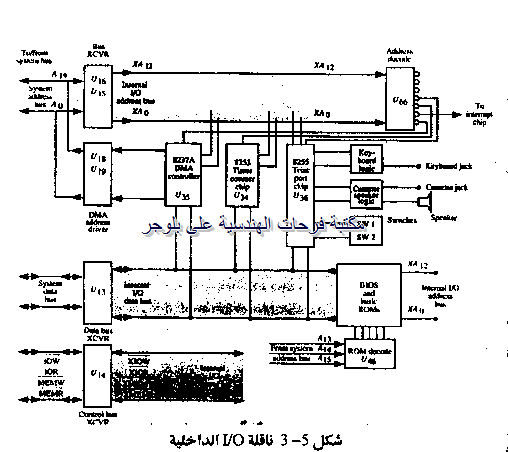

ناقلة 1/0 الداخلية Internal 1/0 Bus: وهي تشتمل على رقاقة منافذ الإدخال/الإخراج 8255 ورقاقة حاكم الوصول المباشر للذاكرة 8237 ورقاقة التوقيت (Triple Timer) 8253 ورقاقات الذاكرة ROM BIOS و ROM BASIC ويتم إمرار هذه الناقلة أيضاً بوحدات وسيطة ما عدا رقاقات عناوين الوصول المباشر للذاكرة (DMA Address Drivers) فهي توصل مباشرة بناقلة النظام وتتكون ناقلة 1/0 الداخلية من كل من ناقلة العناوين أي الإشارات من XA0 إلى XA12 (أضيف حرف X للتعبير عن أن الإشارات قد مرت بوسيط) وناقلة البيانات أي الإشارات من XD0 إلى XD1 وناقلة التحكم أي الإشارات XMEMR, XMEMW, XIOR, XIOW كما هو مبين بشكل 5-3
