موديولات RAM من النوع SIMM

هذه الصورة المتقدمة من ذاكرة الـ RAM ظهرت في حجم مضغوط وبسعاة مختلفة وهناك نوعان من حيث عدد أطراف الموديول، النوع الأول يشتمل على 30 طرف وقد توقف إنتاج هذا النوع بينما النوع الثاني يشتمل على 72 طرف وهو يمثل النوع الحالي شكل 4-6.

يبين شكل 4-6 موديول (9-bit) SIMM من النوع ذو 30 طرف، بينما شكل 5-6 يبين موديول SIMM من النوع ذو 72 طرف.

الجدو الاتييبين السعاة المختلفة لموديلات الـ RAM من النوع ذو 30 طرف

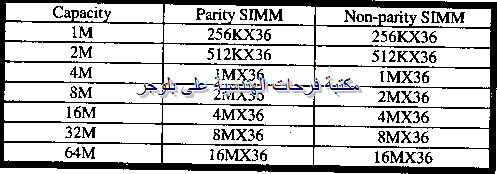

الجدول التالي يبين السعاة المختلفة لموديلات الـ RAM من النوع ذو 72 طرف:

لموديولات RAM SIMMs معدلات مختلفة من السرعة تبدأ من 120 نانو ثانية للنوع البطيء وحتى 50 نانو ثانية بالنسبة للنوع السريع (نانو ثانية هو الزمن اللازم لانتقال الضوء مسافة 11,72 بوصة).

تقسم ذاكرة RAM في اللوحة الأم الموضحة بشكل 1-6 إلى أربعة بنوك في حالة استخدام النوع ذو رقاقات DIP وبنكان في حالة استخدام النوع ذو الموديول. في حالة استخدام النوع DIP تستخدم معه رقاقات للمطابقة بحيث كل بنك له رقاقتان مطابقة "Parity" سعة كل رقاقة من رقاقات الـ 256 DIP كيلو نبل (واحد نبل = أربعة بت) وتحمل الرقاقة الرقم الكودي 44256 بينما سعة كل رقاقة من رقاقات المطابقة 256 كيلوبايت وتحمل الرقم الكودي 41256. يتكون كل بنك من بنوك ذاكرة RAM من النوع DIP من أربعة رقاقات 44256 ومعهم رقاقتان 41256 مخصصتان للمطابقة.

اختيار الـ RAM:

هناك ثلاث اختيارات يمكن اختيار أحدهم لتكوين الـ RAM على اللوحة الأم، وهذه الاختيارات هي:

الاختيار الأول: استخدام رقاقات DIP RAM 44256 ومعها رقاقات مطابقة 41256 في هذه الحالة يمكن أن تكون الرقاقات موزعة بأحد الأوضاع الموضحة في الجدول الأتي:

الاختيار الثاني: استخدام RAM SIMM Modules بسعة 256kx9 للموديول الواحد. كل بنك يستوعب اثنين موديول ويمكن اختيار حجم ذاكرة الـ RAM الكلي من أحد الخيارين الموضحين بالجدول الأتي:

الاختيار الثالث: استخدام RAM SIMM Modules بسعة IM x 9 للموديول الواحد. ويمكن اختيار حجم ذاكرة الـ RAM الكلي من أحد الخيارين الموضحين بالجدول الأتي:

لابد من ضبط مجموعة الجنابر JP9, JP9, JP10, JP11, JP12, JP13 عند اختيار نوع وحجم ذاكرة الـ RAM على اللوحة الأم. والضبط يكون كما يلي (تصلح على أن O معناها الجانبر مقصور، 1 معناها الجانبر مفتوح):

1- لاختيار الحجم الكلي لذاكرة الـ RAM

2- لاختيار نوع ذاكرة الـ RAM

3- لاختيار اختبار المطابقة من عدمه

بجوار رقاقة المعالج الدقيق 80286 توجد رقاقة المعالج المساعد (الحسابي) والتي تحمل الرقم الكودي 80286 أيضاً هناك رقاقتين كبيرتين نسبياً ومربعتي الشكل أحدهما تحمل الرقم الكودي 82206 والثانية تحمل الرقم الكودي F2052 وقد تم دمج مجموعة من الرقاقات التي كانت في الكمبيوتر XT بهاتين الرقاقتين. الرقاقات المدمجة داخل هاتين الرقاقتين هم 8237 حاكم الوصول المباشر للذاكرة و 8259 حاكم المقاطعة و 8255 منافذ الإدخال والإخراج القابلة للبرمجة و 8284 مولد النبضات و8253 رقاقة التوقيت و 8288 حاكم الناقلة.
